شیر برقیها دارای تکنولوژی های مختلفی هستند که با توجه به کاربرد قیمت و نوع آنها تعیین می شود در ذیل به تفصیل شرح داده میشود
1-1)شیر برقی سلونویید
این گروه از شیر برقی ها سرعت بالایی در قطع و وصل جریان آب و سیال مورد نظر دارند و با کمک فشار سیال باز و بسته می شوند
کاربرد این گروه کاملا عمومی است مانند کشاورزی-دامداری-صنعتی-حجم مخازن
موارد غیر قابل استفاده
1)مسیرهای بسته آب سیستم سرمایشی و گرمایشی به خاطر مشکل ضربه قوچ
2)مسیرهای آب با فشار پایین
3)مسیر های آب با املاح بالا
4)در جاهایی که زمان باز یا بسته ماندن شیر بسیار طولانی است و سلونویید آنها آسیب می بیند
1-2)شیر موتوری
این گروه از شیرها توسط یک موتور الکتریکی باز و بسته می شوند و پس از باز و بسته شدن جریان الکتریکی روی
آنها قطع می شود مزیت این شیرها عدم مقاومت در برابر عبور سیال در حالت باز می باشند و سرعت باز و بسته شدن آنها عموما تا چند ثانیه طول می کشد
این نوع شیرها هیچ نوع محدودیتی در کاربرد ندارند اما در جاهایی که سرعت قطع و وصل باید سریع باشد از این شیر استفاده نمی شود
این گروه از شیرها می توانند در صنایع مختلف از قبیل کشاورزی- دامداری- صنایع کوچک و بزرگ استفاده شوند تفاوت آنها با نوع سلونوییدی در
1) قدرت باز و بسته کردن شیر در فشار صفر(یعنی به فشار آب وابسته نیستند)
2)قابل استفاده در اب های کثیف و سیاه
3)قابل استفاده در کنترلر های مختلف
4)عمر طولانی
5)عدم وجود فشار در باز و یا بسته ماندن طولانی
6)مصرف برق ناچیز (در محل هایی که محدودیت انرژی داریم)
7)عدم تغییر درفشار سیال عبوری(بر عکس شیر های سلونوییدی)
می باشد با ما برای ارایه جزییات بیشتر تماس بگیری
1-3)شیر موتوری کنترل دار
این گروه از شیر ها از نوع موتوری بوده که یک کنترلر الکترونیکی روی آنها سوار شده است این کنترلر وظیفه روشن و خاموش کردن شیر را در بازه های زمانی مشخص -یا توسط موبایل و یا در زمانی که حجم آب کاهش می یابد به شیر فرمان باز شدن و یا بسته شدن می دهد کاربرد برای ویلاها-آب دهی مزارع و باغات و باز و بستن مسیر آب گرم و یا سرد در ساختمانهای اداری برای کاهش مصرف انرژی با یک کنترلر دمایی امکان پذیر است
1-4)شیر موتوری قابل تنظیم(ورودی آنالوگ)
این گروه از شیرها یک سیگنال آنالوگ 4-20 میلی آمپر و یا 0-10 ولت دریافت می کنند و با توجه به اندازه سیگنال دریافتی میزان باز بودن شیر را تغییر می دهند این شیرها مشابه مدل قبلی بوده با این فرق که قابلیت کنترل میزان باز یا بسته شدن روی آنها وجود دارد
خانه هوشمند رویایی
یک خانه هوشمند به منظور کنترل تک تک اجزاء و سیستم های حرارتی – برودتی – روشنایی وامنیتی دارای یک مغز متفکر بوده که توانایی تعیین عملکرد صحیح برای کلیه لوازم وامکانات مورد استفاده را معین می نماید.
خانه هوشمند علاوه برعملکرد صحیح ادوات بکارگرفته درمنزل میبایست پنل کنترلی زیبا وقابل درکی داشته باشد تا کاربرد به سادگی بتواند با آن کارکند.
همچنین یک خانه هوشمند باید قابلیت ارتباط ازراه دوررا توسط موبایل برای کاربرمحیا کند تادرصورتی که کاربر امکان خاصی طلب کند به راحتی با موبایل بتواند تک تک ادوات قابل استفاده در منزل را روشن و یا خاموش نماید ، همینطور خانه هوشمند باید امکان کنترل محل به منظور حفظ امنیت آن محل را داشته باشد که کاربردرهرحالت بتواند وضعیت را چک نماید .
تمامی این امکانات را میتوانید دریک سیستم یکپارچه ازما مطالبه نمائید.
کنتورتفکیک آب آپارتمانی یا سیستم یکپارچه محاسبه مصرف آب آپارتمانی
باتوجه به اینکه در آپارتمانهای ساخته شده و یا درحال ساخت کنتورآب بصورت یکپارچه برای کل آپارتمان درنظر گرفته میشود و سهم مصرفی هرواحد به تفکیک قابل تشخیص نیست بدیهی است که برای کار آپارتمان نیز میزان مصرفی آب اهمیتی ندارد چراکه همه ساکنین بطور مساوی ویا باتوجه به نفرات هزینه مصرف آب را پرداخت میکنند وهیچ کدام از 2 روش موجود کارایی لازم را در سنجش میزان مصرف یک واحد ندارد و چه بسا خانواده ای با جمعیت کمتر بیشتر از خانواده ای با جمعیت بیشتر از آب استفاده نماید بنابراین روش سنجش ومعیار درستی برای میزان مصرف هر واحد وجود ندارد لذا هیچ کدام از اشخاص ساکن دریک آپارتمان انگیزه ای درجهت کاهش مصرف آب واحد خود نداشته و هیچ تلاشی در این خصوص نخواهد کرد بنابر این بی تفاوتی اعضا باعث افزایش هزینه و بار مالی روی دوش کسانی است که مصرف بهینه و یا درست انجام می دهند که در هر حال این اشخاص هم بعد از مدتی به خیل پر مصرفان اضافه شده چرا که معیاری برای تشویق و یا تنبیه اعضای کم مصرف و یا پر مصرف آپارتمان وجود ندارد که درهرصورت منجربه افزایش بی رویه مصرف آب و به هدر رفت آن و حیف و میل آب خواهد شد که با صرف هزینه همگانی خریداری می شود
از نقطه نظر ملی نیرو و هزینه و انرژی که در این میان مصرف می شود تا آب با این شرایط به درب منزل برسد بسیار زیاد بوده و بخش عمده ای از آن را دولت می پردازد که به مرور کم شده و عملا هزینه مصرف آب توسط خانوارها بدون دریافت سوبسید پرداخت خواهد شد پس در ماهها و سالهای آتی میزان هزینه یک آپارتمان و یا برج از حیث مبلغ آب مصرفی بطور فزاینده ای افزایش خواهد یافت و همین امر چالشهای دیگری را به مدیریت و واحدهای ساکن تحمیل می کند اما اگر ساکنان واحدهای آپارتمانی را مستقیما در پرداخت هزینه آب مصرفی با میزانی که مصرف نمایند ترغیب نماییم که در اینصورت هرواحد آپارتمان باتوجه به اینکه به نسبت مصرف آب مجبور به پرداخت هزینه است واین مبلغ مستقیما" از جیب خانواده کسر میشود در آینده نزدیک متوجه کاهش کلی مصرف از طرف تکتک واحدها خواهیم بود و حتی خانواده ترغیب به کاهش مصرف خود به صورت آگاهانه خواهد شد و توصیه صرفه جوی را به تک تک اعضاء خود می نماید که دراین صورت همه اقشار بطور مستقیم هزینه آب مصرفی را باتوجه به میزان مصرف ماهانه می پردازند و هرواحد با خیال راحت به اندازه مصرف خود شارژ آب پرداخت می پردازد.
اساس این قضیه درسیستم متمرکز آپارتمانی (محاسبه گر آب مصرفی واحدهای آپارتمانی) استوار است این دستگاه توانایی محاسبه آب مصرفی هرواحد دریک آپارتمان را بدون محدودیت داشته و حتی دستگاه فوق را میتوان در ساختمانهای ساخته شده نیزنصب و راه اندازی نمود.
این دستگاه از 3 قسمت تشکیل شده
بخش اول:محاسبه گر آب
بخش اول کنتور های محاسبه گر آب است که درورودی آب هر واحد قرار گیرد وبا سیم یا بی سیم به رابطه هامتصل میشود
بخش دوم: رابطه ها
کاررابطه ها که بخش دوم دستگاه است جمع آوری اطلاعات مصرفی طبقات وواحدهای مختلف آپارتمان بوده و پس و ازجمع آوری اطلاعات به واحد پردازش گر ارسال میگردد
بخش سوم: پردازشگر
بخش سوم سیستم یک پردازشگر است که بطور همزمان میتواند میزان مصرف تک تک واحد ها را آنالیزنماید درهرزمان بیلان مصرف را ارایه نماید حتی می تواند برای میزان مصرف هر واحد قبض صادر نماید ضمنا اطلاعات میژان مصرف ماهانه درحافظه سیستم نگهداری شود و برای سالها قابل استناد و ارجاع است .
این سیستم میزان مصرف کل را محاسبه و میزان مصرف هر واحد را به تناسب آن ضرب و تقسیم می نماید تا معلوم شود هر واحد بازای چه مقدار مصرف آب باید چه سهمی از مبلغ قبض آب ارسال شده برای کل آپارتمان را باید بپردازد اعداد و ارقام هم به لیتر و هم به تناسب ریالی در اختیار هر کدام از مصرف کنندگان قرار گرفته و هیچ مصرف کننده ای نمی تواند ادعای مبنی بر خلاف آن را ثابت نماید
این سیستم بگونه ای طراحی شده که می تواند آپارتمان های 2 واحد تا 65535 واحد را به راحتی پوشش دهد و از نقطه نظر خوانش با هیچ مسئله ای مواجه نشود همچنین این سیستم بدون نیاز به کامپیوتر و با استفاده از صفحه نمایشگر خود قادر به باز تولید و محاسبه رقم ریالی و نمایش آن برای تک تک واحدها به ازای آبونمان ارسال شده می باشد
نصب کنتور متمرکز آپارتمانی(محاسبه گر آب مصرفی واحدهای آپارتمانی) باعث میشود تا تحول بزرگی در نزدیک شدن الگوی مصرفی اب و نصب نمودارها خانواده ها درجهت کاهش وصرفه جویی در مصرف آب ایجاد گردد.
این سیستم درصورت بکارگیری توسط هر ساختمان سبب می شود اگر واحدی در روزهایی از آب مصرف نمی کند و یا در مسافرت است هم هزینه آب بقیه واحد ها روی وی سرشکن نشود ومشکلات مصاب شارژ وسیستم آ ب مصرفی وتنش های موجود را ساختمانها راازبین خواهد برد.
همچنین باتوجه به اینکه یک سیستم یکپارچه میزان مصرف را تعیین مینماید هرواحدی با خیا ل راحت سعی درکاهش مصرف آب با تغییر در تاسیسات فرسوده مانند شیرها و واشرهای تخریب شده و غیرآب بندی می نماید و میتواند برگشت هزینه تعمیررا در کاهش مبالغ آب مصرفی خود ببیند.
ضمنا" بحث حلال و حرام سهم پرداختی واحدها که همیشه سوال برانگیز است نیز حل خواهد شد.

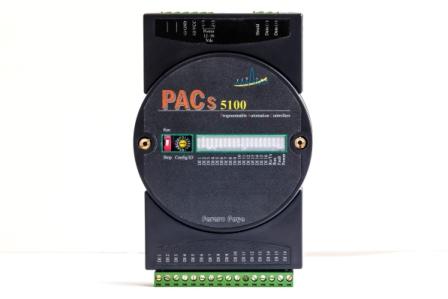

تایمر قابل برنامه ریزی Pac timer
Pac timer
یک تایمر قابل برنامه ریزی است که می تواند چندین حالت و یا چندین خروجی مختلف را با حالات مورد نظر برنامه ریزی نماید بطوریکه در مراکزی مانند رقص نور و یا رقص آب و آتش که سناریوهای کاملا متعددی برای یک فواره و یا مشعل در نظر گرفته می شود قابل کار است در کنار آن می تواند سناریوی آبیاری متفاوت در فصول مختلف را نیز اجرا نماید و در انتها می تواند تمامی برنامه ریزی ها قابل انتظار از یک تایمر را از آن انتظار داشت
تایمر با صفحه تاچ اسکرین
این دسته از تایمر ها قادر هستند عملیات برنامه ریزی و زمان بندی را توسط یک صفحه تاچ اسکرین انجام دهند تا کاربر راحتتر با انها ارتباط برقرا رنماید و پروسه عملیاتی را روی صفحه اصلی مشاهده نماید
تایمر های آنالوگ صنعتی
کار با گروه از تایمرها بسیار راحت بوده و حتی افراد بدون دانش فنی براحتی می توانند مدت زمان مورد نظرشان برای کار دستگاه را تنظیم نمایند این تایمر ها برنامه 24 ساعتی دریافت می کنند و با 1 بار تنظیم به صورت پریودیک عملیات مورد نظر مشابه ابدهی -تهویه و غیره را انجام می دهند
این گروه از تایمرها قابلیتهای بیشتر نسبت به نوع قبل داشته و می توانند برنامه هفتگی نیز از کاربر دریافت کنند اما کار با آنها به سادگی تایمر های آنالوگ نیست این تایمر ها با دقت بسیار زیادی دقیقا در ساعت و دقیقه مورد نظر قادر به فعال و یا غیر فعال سازی وسیله مورد نظر میباشد
تایمر تکرار کننده
این دسته از تایمر ها عملیات خاصی را بصورت مرتب تکرار می کنند مثلا در هر دقیقه 20 ثانیه فعال و 40 ثانیه غیر فعال می شوند
کاربرد
1)اب نما ها
2)رقص نورها
3)زمانبندی برای روشنایی
4)کنترل آبیاری محوطه
5)کنترل عملیات دستگاهها ی صنعتی پشت هم
6)محاسبه مدت زمان کارکرد کلیه دستگاهها
سیستمهای کنترل از راه دور نیز میتوانند برای مصارفی مانند آبیاری -موتورخانه -اگزاست فن -چکاپ سیستمهای تهویه -و دزد گیر بکار گرفته شود در شکلهایی زیر نمونه هایی از آنها دیده میشوند که در 2 موضوع مختلف بکار گرفته میشود
اندازه گیر وزن و ارتفاع وحجم مخازن مایعات
کاربرد در:
کلیه مخازن مایعات و جامدات
سیلوها-مخازن آب-روغن- -مواد شیمیایی-مواد خورنده-مواد اسیدی-مواد غذایی- -استخرها-پرورش ماهی
ابزارهای اندازه گیری بدون شک جزوه ابزارهای پرکاربرد در صنایع هستند برای این اندازه گیریها روشهای مختلفی وجود دارد که یکی از دقیقترین روشهای متداول شیوه اولتراسونیک است
در این روش یک موج صوتی با فرکانس 20000 تا 100000 هرتز ارسال و سپس زمان بازگشت موج آنالیز می گردد این باعث می شود تا با استفاداز این روش بتوان با دقت بالا ارتفاع –ضخامت-حجم –سطح را در مایعات و جامدات اندازه گیری نمود
این سیستم که برای همه مخازن سیالات (آب –روغن- ..)قابل استفاده است یک سیگنال صوتی ارسال و سرعت بازگشت آن معیار اندازه گیری محسوب می شود و علاوه بر ارتفاع مخزن می تواند وزن و یا حجم مواد را تعیین نماید
مزایای دستگاه
1)هیچ گونه تماس مکانیکی در آن وجود ندارد و به همین دلیل تاثیری روی مایعات نگذاشته و برای همه مایعات در صنعت مواد غذایی که از نظر بهداشتی و پزشکی بسیار حساس هستند قابل استفاده میباشد(مانند دستگاههای سونوگرافی)
2)به دلیل عدم اتصال این سنسور به سیال مربوطه باعث کاهش خرابی و کم تر شدن هزینه های تعمیر و نگهداری می شود(در لودسل و سنسورهای خازنی سیال با سنسور در تماس است)
3) آن است که این سیستم از خود حرارتی تولید نمی نماید بنابر این به راحتی در کلیه محیط های قابل استفاده است
4)قابلیت اندازه گیری با دقت بالای این دستگاه است به طوری که در صنایع شیشه و سرامیک برای اندازه گیری ضخامت با دقت میکرو متر از همین روش استفاده می شود
5)کارکردن در محیطهای صنعتی با نویز زیاد با آنها به راحتی انجام میشود کمااینکه تعدادی از ادوات اندازه گیری در این محیط ها فلج می شوند
6) این دستگاه در محیطهای کم نور و پر نور دارای دقت مساوی است و اندازه گیری آن دچار مشکل نمی شود
7) این سیستم دارای مصرف توان پایین بوده و به راحتی حتی با باطری ماهها کار خواهد کرد
سنسور دستگاه
این دستگاه به گونه ای ساخته شده است که سنسور آن می تواند از محل نصب تا 3 متر دورتر قرار داشته باشد(در مدل قابل نصب)
شرایط نصب دستگاه
سنسور این دستگاه بسیار سبک بوده و می تواند حتی با سوراخکاری بسیار ریزی آن را بالای مخزن متصل کرد (در مدل قابل نصب)
ولتاژ کار
این دستگاه با برق 220 ولت کار می کند و با تغییر کوچکی در سیستم می تواند به راحتی با باطری قلمی هم به کار خود ادامه دهد
این سیستم در 2 مدل پرتابل و قابل نصب تولید و عرضه می شود که نوع پرتابل آن با یک باطری قابل شارژ که درون سیستم تعبیه شده کار خواهد کرد(شارژر مخصوص این سیستم بهمراه خود سیستم ارایه می شود)
قابلیت کنترل
در نوعی از این دستگاه قابلیت تنظیم خروجی باز و یا بسته رله در یک سطح مشخص برای پر نگهداشتن دایم مخزن توسط پمپ وجود دارد
قابلیت نمایش فاکتورهای مخزن
این سیستم توانایی اندازه گیری ارتفاع و حجم و وزن مخازن را با داشتن وزن حجمی و یا میزان حجم قابل ذخیره سازی داشته و می تواند مقدار مصرفی و باقی مانده را نمایش دهد
قابلیت هشدار
در نوع پیشرفته این سیستم می توان در سطحی از بالا یا پایین مایع دراخل مخزن دستگاههای هشدار دهنده را روشن نمود تا از سر ریز مایعات جلوگیری شده و یا مقدار مایع داخل مخزن به خاطر مشکلات سیستم پمپاژ به صفر نرسد
نصب دستگاه:
برای نصب کافی است تا سنسور دستگاه در بالاترین ارتفاع مخزن قرار گرفته و بطوری که سنسور عمود بر سطح مایع قرار بگیرد
قسمت کنترلر دستگاه در هر جایی قابل نصب بوده که سیمی 2.5 متری برای راحتی کار برای آن در نظر گرفته شده ضمنا پشت دستگاه دارای قسمت نگهدارنده پلاستیکی با خار جدار شونده است که نصب آن را روی دیوار بسیار آسان می نماید
مشخصات دستگاه:
حداقل فاصله قابل اندازه گیری 3 سانتی متر
حداکثر فاصله قابل اندازه گیری 400سانتی متر قابل ارتقائ به 1500 سانتی متر در مدلهای دیگر
خروجی آنالوگ دستگاه 4-20 میلی آمپر و 0-10 ولت
خروجی دیجیتال دستگاه 2 رله 5 آمپری برای سطح بالا و پایین با 2 تنظیم سطح روشن و خاموش
نمایشگر ال سی دی 2*16 کاراکتری
کی برد کلیدی کربنی 16 ماتریسی
تغذیه 7.5 ولت دی سی 2 آمپر
باکس : پلی مر و پلی کربنات و پی و ی سی 21*13.5*5 سانتی متر
